異形建筑中的木結構

時間:2020-12-21 00:53:40 瀏覽數：

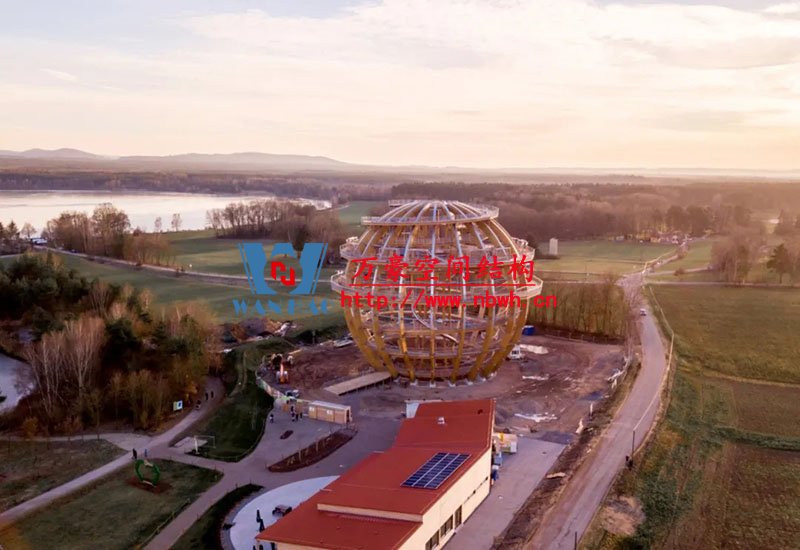

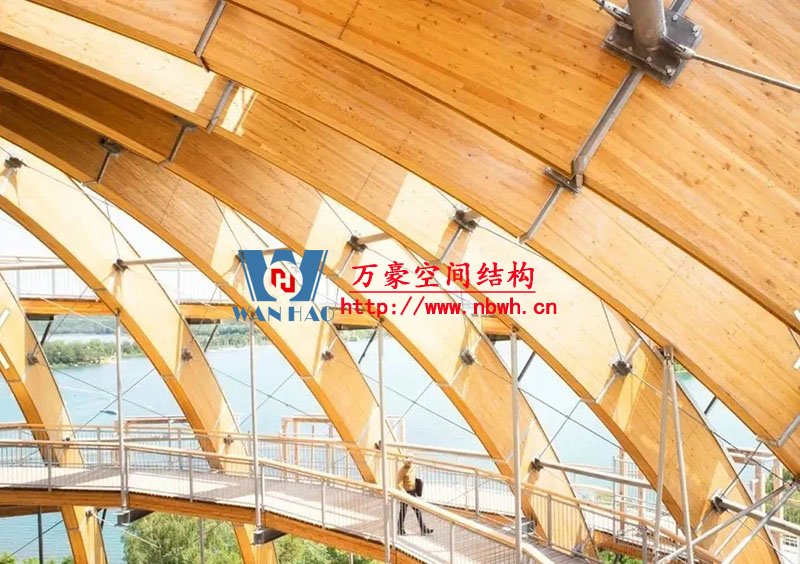

在德國，HESS TIMBER 建造了一個木結構球體建筑 Wooden Sphere Steinberg am See。作為世界上最大的可于內部行走的木結構球體建筑，從設計的角度來看，造型新穎獨特，從工程學的角度來看也是非凡之作。
木球重達500噸，高40米，直徑50米，外部結構長約55米，一共可容納950人。木結構球體使用了627立方米的層板膠合木，以及190噸的鋼部件，共計使用螺絲40000個，螺栓18000個，砌面板總面積達3300平方米，以及還有總長2200米的欄桿。

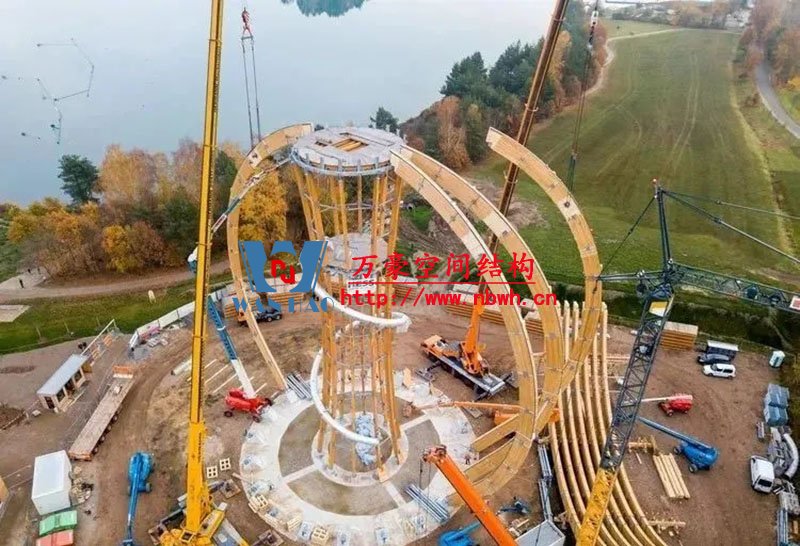

該裝置的支撐結構和建筑外形都十分復雜，項目的建成得益于木結構裝配式的優勢，設計團隊在最初便定制了詳盡的組裝方案。所有的部件都在工廠提前加工制作完成的，每個部件平均重量大約為17噸。運送至現場后，工人們在現場進行組裝。
HESS TIMBER 代表項目除了這個木結構球體，還有巴黎的Louis Vuitton基金會博物館，自由形式的前廳，以及澳大利亞Casey的Bunjil Place。
位于澳大利亞Casey的Bunjil Place 內含一座圖書館、一個表演劇場、一個公共聚集空間，和一個展覽展示的場地。它是空間靈活的實驗性場所，可用于舉辦活動、講座，討論會和慶祝會，同時也是一個幫助中心和服務中心。
門廳的結構自由，建筑靈感來源于原住民部落Boon Wurrung和Kulin人的精神傳統。寓意是在Bunjil的翅膀下保護社區，Bunjil是以鷹的形式出現的創造之神。該區域鼓勵所有社區成員的平等、民主，增強了公民的自豪感。連綿山脈般的膠合木設計起到了美學和功能支撐的作用。這體現了Bunjil Place中心的支持和聯系概念。流暢的有機幾何形狀強調了屋頂?shù)妮p便性。
這種木結構的形式增強了該建筑群向公眾開放空間延伸并營造出強烈的邀請感的熱情氛圍。利用先進的計算機生成的設計生產和組裝技術，實現這些流暢，不規則連接的膠合木網狀結構是一大技術和施工挑戰。

位于澳大利亞悉尼的鳳凰中央公園也是代表項目之一。建筑包含畫廊和表演空間。表演空間由一個奇異的鐘形空間組成，由階梯狀的正交膠合木構件制成。正交膠合木構件被固定在斜梁上，層板膠合木結構構件被用于支撐這些梁。
HESS TIMBER 根據建筑師的3D模型，設計了必要的支撐結構，包括所有與建筑混凝土框架相接的鋼結構連接板。隨后，通過CNC工藝，從大型正交膠合木木板上切割出許多條帶。
在制作過程中，每根構件都印有安裝順序代碼，以便讓現場團隊知道安裝的順序。整套部件被裝在板條箱里，從德國運到悉尼。到達現場后，在大約8周的時間里，162個獨立的正交膠合木依次安裝，巨大的3D拼圖也隨之展開。
參考資料：
1、https://fjmtstudio.com/projects/bunjil-place/
2、https://www.hess-timber.com/en/references/detail/bunjil-place/
3、https://www.hess-timber.com/en/references/detail/phoenix-central-park-performance-space/
本文轉載自：加拿大木業
