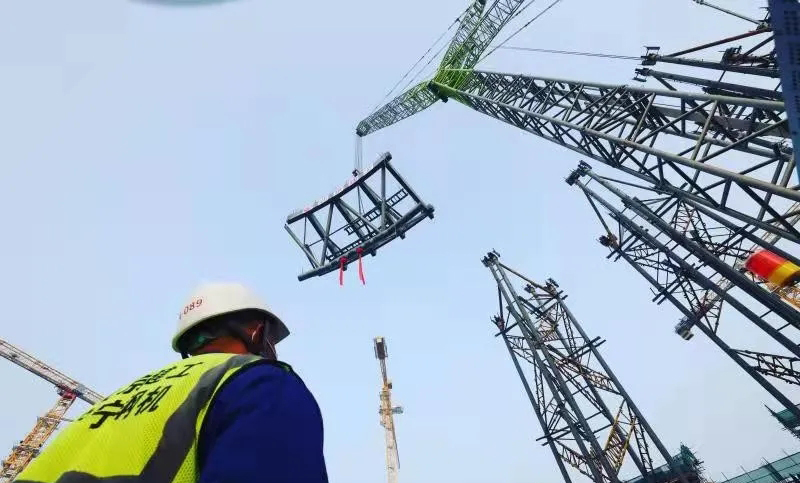

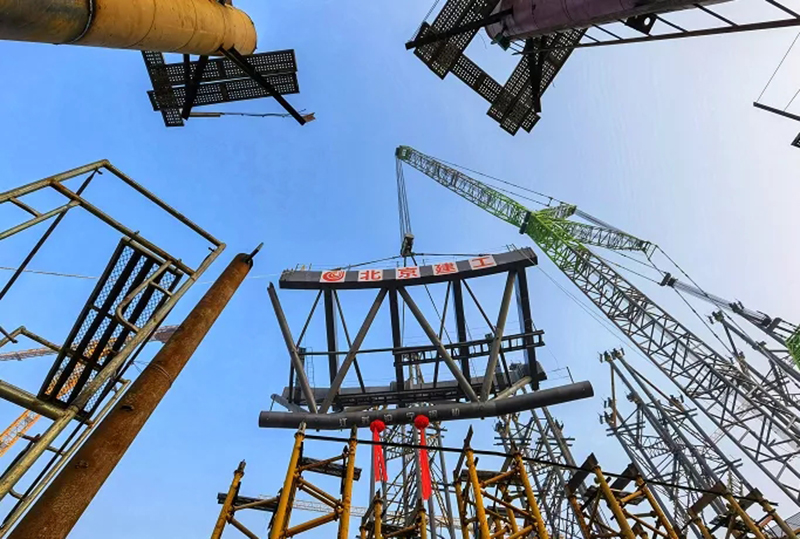

11月18日上午，工體改造復建施工現場，履帶吊車將一塊超過200噸的鋼結構部件穩穩地安放在臨時支撐架上，這正是未來新工體鐵桿球迷看臺正上方的受壓環部件，更是工體項目吊裝的第一塊鋼結構，標志著項目鋼結構施工全面開始。實施主體中赫工體項目相關負責人介紹，工體項目將嚴格按照2022年年底竣工交付日期推進工期，確保亞洲杯籌辦任務完成。

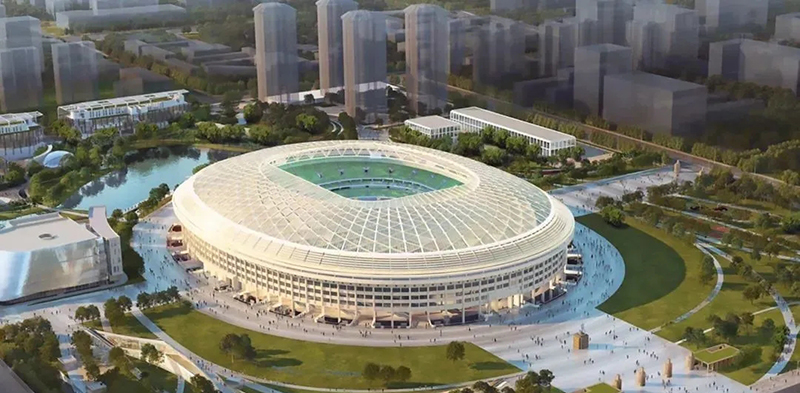

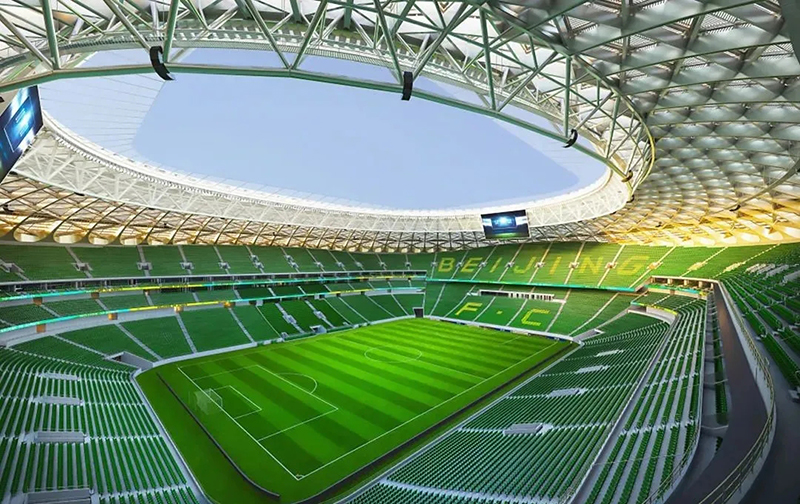

“本次改造復建增加的全新罩棚，可以讓新工體提升極端天氣下的辦賽能力和觀賽體驗，滿足亞洲杯及未來更高等級國際足球賽事的辦賽要求?！敝泻展んw項目相關負責人介紹，新增的罩棚還整合了包括遮陽、照明、排集水、融雪、光伏發電和吸聲降噪在內的六大功能，并具備在未來設置環形LED屏幕及燈光秀的條件。其中，罩棚融合的光伏發電技術，是將太陽能電池組件等電子元器件組成的發電系統，以百葉的形式整合在罩棚框架上，同時發揮發電、防雨和通風的作用。通過這種主動式綠色技術為體育場及地下的配套車庫等區域提供日常運行的部分電力，賦能城市綠色發展。“傳統外觀，現代場館”作為本次工體改造的指導方針，在罩棚的設計上也得到了體現：設計通過強調徑向梁的手法，打造視覺穩定性和主場氣質，從而更具支撐感和向心力，展現出國家級體育場的莊重和大氣，體現團結、努力、向上的體育精神。出于保護風貌的要求，新增罩棚的高度和弧度受到嚴格控制，適度增加主體建筑檐口高度，形成對新增罩棚及支撐構件的視線遮擋，進而達到與周邊區域建筑環境相協調的目標。

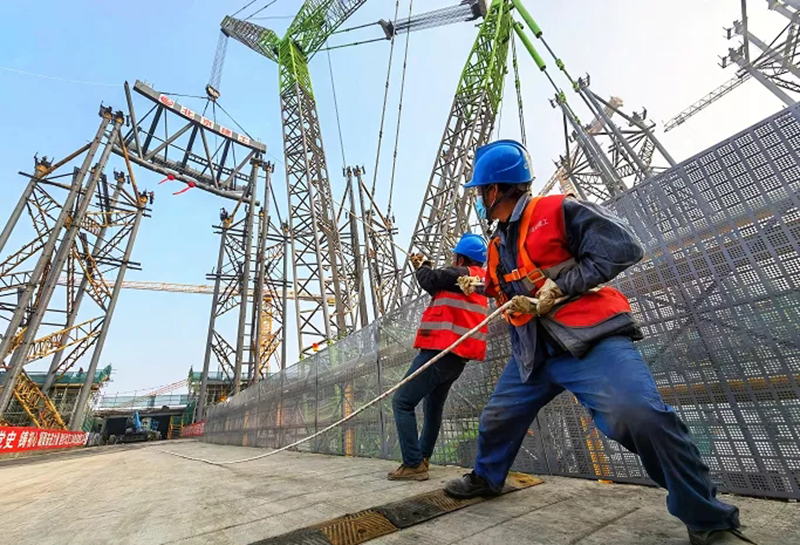

為了兼顧保護原有建筑風格和提升功能體驗兩個目標，經過多次設計論證后，屋頂罩棚最終采用為大開口空間單層拱殼鋼結構形式，總用鋼量達到1.64萬噸。中赫工體結構工程師介紹說：“因?yàn)楸本┑貐^(qū)的建筑物抗震設防烈度需要達到8度，也要考慮視覺效果和美觀度，我們采用了這種大開口空間的設計，而沒有采用較為常規的空間拉索結構。但不管是從安全性、受力結構還是美觀性上來看，這都是值得的?！?/section>對于工體罩棚的造型，可比喻為一個“倒扣過來的碗”：體育場外圍設置受拉環，體育場內安裝臨時支撐架，在上面擺放安裝受壓環，然后用徑向梁將兩者連接起來，徑向梁之間的空間還有次梁進行斜撐，以確保結構的整體強度和穩定性。這個整體重量超過1.64萬噸的“鋼鐵大碗”，既堅固又精巧，與工體莊重典雅的風格相得益彰，更是對“傳統外觀”的尊重和致敬。堅固精巧，也意味著更大的施工難度。工期緊、精度高、溫度低是本次工體屋頂罩棚鋼結構施工要面臨的三大難題。工體罩棚鋼結構部件個個都是“大家伙”，外側受拉環單個部件重量16噸，徑向梁單根重量57噸，首次吊裝的受壓環部件更是重達200噸以上，針對這些“大家伙”，在建筑施工現場也是罕見的引進了1250噸履帶吊進行吊裝。施工工期要求在3個月時間內完成6個月的工作量，項目施工團隊根據鋼結構特點以及現場實際情況，不斷優化調整施工工序，合理協調主體結構、預制看臺、屋面幕墻等各專業單位的同步施工，確保各工序的緊密銜接。針對今年冬天可能出現的極寒天氣，項目方也專門引進了電磁感應加熱器、巖棉保溫、焊接機器人等先進技術和工藝，確保新工體罩棚鋼結構焊接質量穩定和外觀美觀。此次吊裝的是位于鐵桿球迷看臺正上方的受壓環部件，而鋼結構吊裝只是罩棚工程的一小部分。之后還有鋼結構外部噴涂、表面保護、機電安裝等，整個罩棚鋼結構施工預計將在明年一季度末完成。為了有效提高工體抗震烈度，罩棚鋼結構與混凝土結構之間還設置了抗震支座和粘滯阻尼器。2020年12月底中赫集團、北京建工集團、華體集團組成的聯合體，中標北京工人體育場改造復建政府與社會資本合作項目。按照計劃，新工體將于明年12月竣工驗收。改造后的工人體育場將成為國際一流的專業足球場，并作為2023年亞洲杯開、閉幕式及決賽場地。新工體還將從城市地標、文體名片、活力中心三方面打造差異化定位和競爭優勢，助力北京國際消費中心城市的建設。
