長春奧體中心體育場膜結構

時間:2018-09-12 01:20:58 瀏覽數：

長春奧體中心體育場膜結構是怎樣的？有哪些特點特色?下面，萬豪膜結構就為大家來介紹一下。

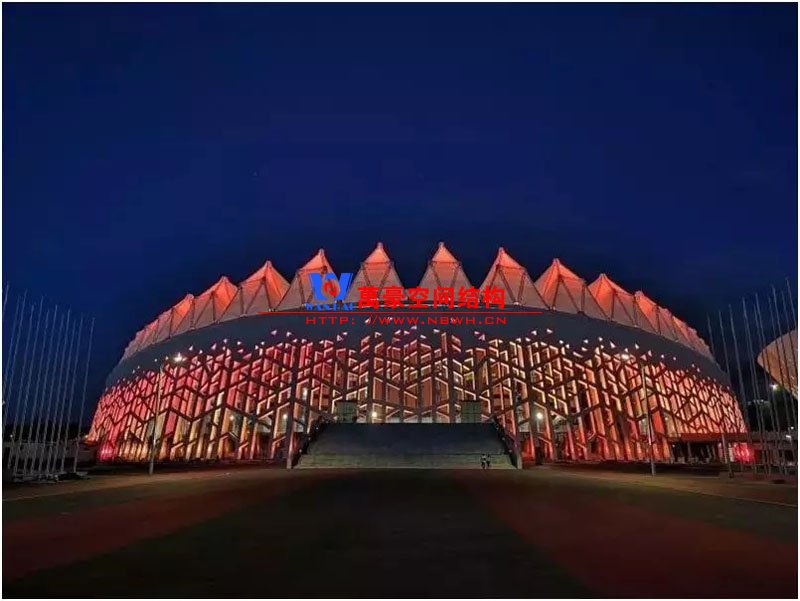

體育場膜結構

長春奧林匹克公園體育場膜結構采用獨特的輪輻式張拉結構，總建筑面積為56186平方米，總座位數32200個，建筑結構高度為38.5米，罩棚桅桿頂高度為60米。結構平面投影近似圓形，其長軸方向長度為254.5米，短軸方向長度為249.2米。中心內環索為平面橢圓形，通過脊、谷索與圓形外環鋼結構桁架相連，立面呈馬鞍造型。脊索與谷索呈放射狀高低設置，并通過與高強度PTFE膜結構膜材的共同成型作用，形成波浪狀優美的造型。

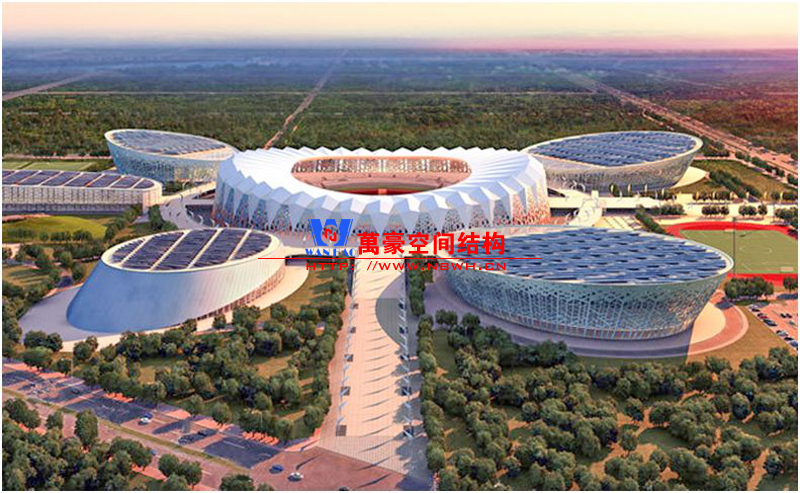

膜結構體育場

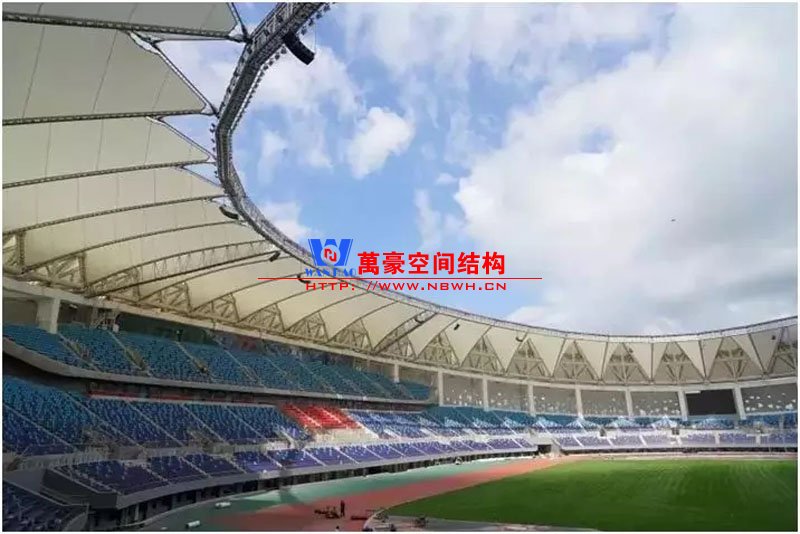

膜結構體育場內景

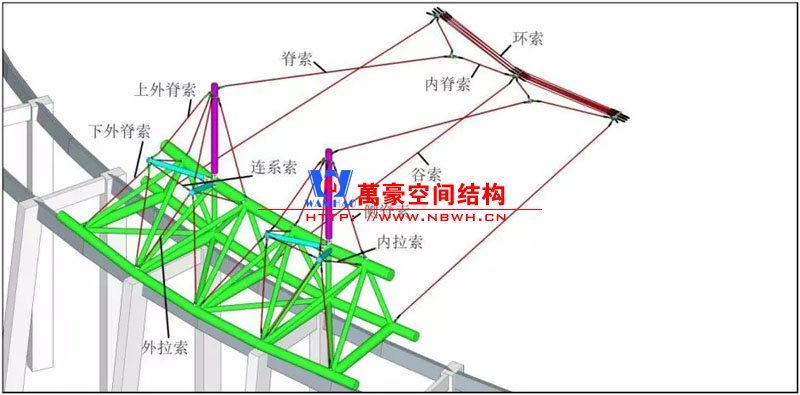

該膜結構體育場屋蓋的結構體系是由鋼結構系統、鋼索系統和膜結構系統3部分組成。其中鋼結構系統布置在體育場的外圍，由三角形巨型空間環桁架、桅桿和斜撐桿組成。鋼索體系為雙層輪輻式拉索結構，主要由環索φ110、谷索φ135、內脊索φ120、脊索φ135、背索（包括上外脊索φ120、下外脊索φ120、側脊索φ65、內拉索φ85、外拉索φ85和連系索φ65）組成。
膜結構體育場內景

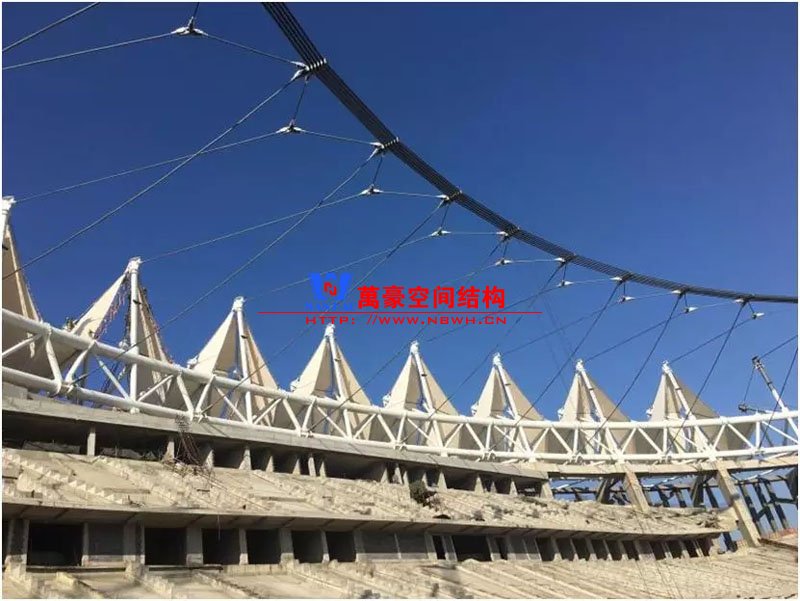

體育場膜結構拉索屋面

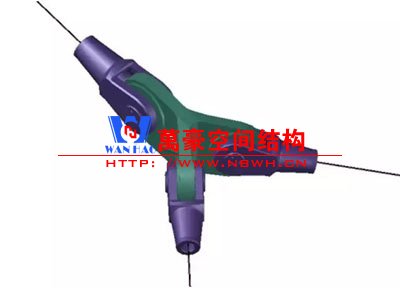

本工程屋蓋體系除環桁架、桅桿和斜撐桿外，均為柔性拉索。拉索種類有10種，共610根結構索。結構成型時的拉索張力大，且結構成型前后結構剛度變化大，造成節點多而復雜。所以，拉索的節點設計是否正確成為結構設計中的關鍵所在。
體育場膜結構拉索屋面

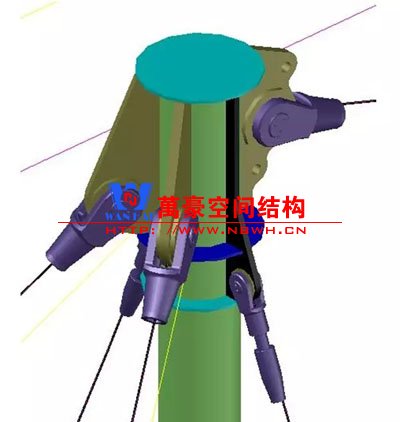

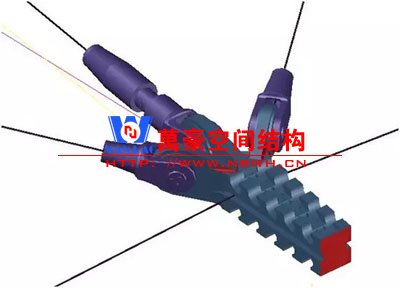

此外，由于該結構體系與以往的輪輻式張拉膜結構不同，取消了上外壓環。而是通過背索拉緊桅桿，平衡徑向脊索的部分拉索力。以設置背索的桅桿構造替代上壓環，使得結構看起來更加輕巧，但因此增加了索的種類和數量，使節點更加復雜，增加了施工難度。因此如何讓12根拉索僅占據一榀位置便可完美呈現結構造型，成為在此次節點設計的重中之重。

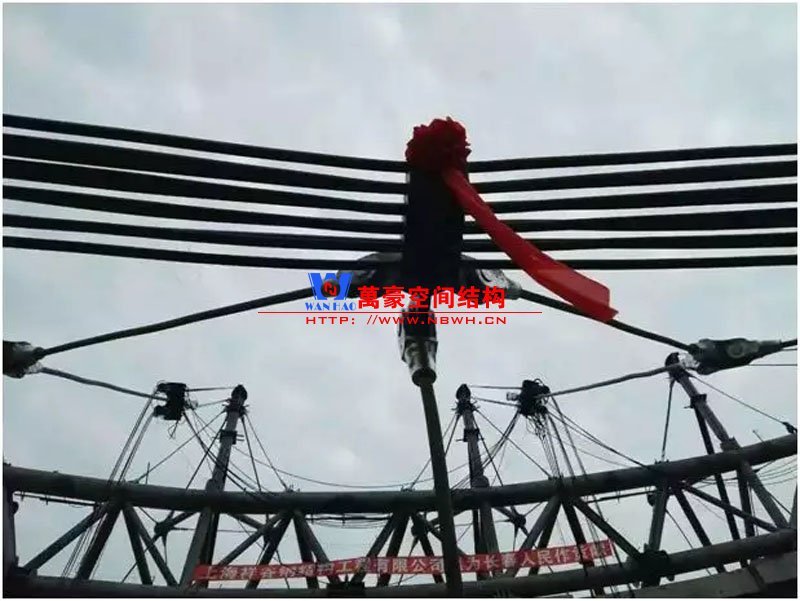

膜結構施工配合

針對本膜結構工程的工程特點和施工難點，經過施工模擬分析，本工程采用低空組裝，整體提升張拉施工工藝。具體施工步驟如下：安裝主桅桿鋼結構以及桅桿→安裝上部7根背索，包括側脊索、上外脊索、內拉索、連系索→安裝斜撐桿→安裝下部4根背索，包括下外脊索、外拉索→搭設張拉平臺，鋪設環索并索好夾具→安裝徑向脊索及谷索→牽引脊索以同步提升環索→張拉谷索。
膜結構施工

以上就是長春奧體中心體育場膜結構的介紹，該體育場位于長春奧林匹克公園內。長春奧林匹克公園于2012年開始建設，是長春市“十二五”期間規劃建設的重大項目之一，位于長春新區核心區北湖科技開發區，集競技訓練、體育培訓、健身娛樂、休閑旅游、商務會展等功能于一體，可滿足大型賽事需要。公園總占地面積52.76萬平方米，擁有能容納近4萬人的體育場、能容納1萬人的體育館、能容納3000人的游泳館、能容納近10萬人的全民健身館。

2018年9月11日，吉林省第十八屆運動會在長春奧林匹克公園盛大召開。備受矚目的長春奧林匹克公園膜結構體育場也將揭開神秘面紗，宛如一朵盛開的君子蘭花，笑迎八方來客。
